应用

1.细胞培养和组织内精确的氧气测定

2.体外低氧环境的理想模型，如3D细胞培养，细胞团模型，组织

镜载的加热孵育系统可以控制氧气浓度，ibidiOPAL光学氧气测量系统能够知道靠近细胞（检测胞外O2浓度）的实际氧含量，和细胞内的实际氧含量（胞内O2浓度）。通常培养细胞消耗的氧气要远远低于细胞团或者组织。

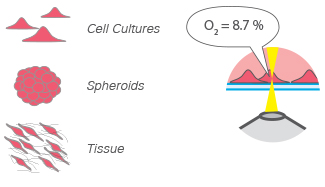

2D细胞培养、致密的3D细胞团、甚至一块组织内的氧气浓度都可以通过光学方法直接测定。可以利用对氧气敏感的珠子或者染料上的荧光素寿命来测定实际的氧气浓度。

注意：OPAL光学氧测量系统能测量的荧光素寿命为1-1000μsec（比如，磷光），为了便于理解，ibidi采用了更为通用术语荧光来代替磷光。

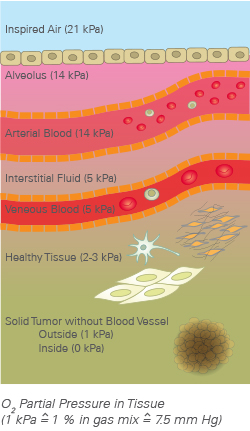

组织内氧气分压

（1kPa ≙ 1%ingasmix ≙7.5mmHg）

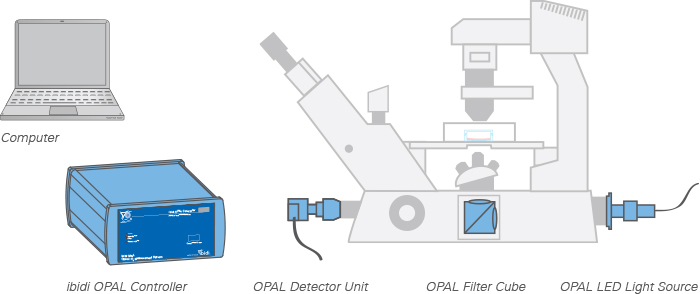

工作原理和系统组成

ibidiOPAL光学氧气测量系统可以很容易与您的荧光显微镜相连接

与显微镜的兼容性

ibidiOPAL光学氧气测量系统可以和目前所有尼康、奥林巴斯、徕卡、蔡司品牌/型号的倒置显微镜相适配。如连接时遇到需些许调整的状况，ibidi的技术人员将会全力支持您完成连接。这些调整包括一个特定的OPAL滤色装置和一个LED光源显微镜偶联装置。OPAL检测单元与标准的C-mount相机接口相匹配，也可以和目镜连接。

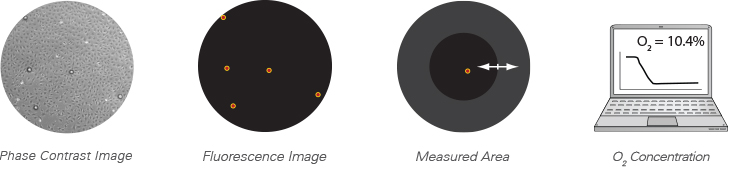

相差图 荧光图  检测区域  氧气浓度

选择的物镜限制了测量区域，光圈能减少需观测的区域，CPOx珠子或NanO2标记的细胞能在样品区域中被甄选出来观测。

细胞外氧浓度监测

 细胞外氧浓度监测可以直接测定临近细胞的（胞外）氧气浓度，采用50μm聚苯乙烯珠子偶联有氧气敏感荧光素，可以用OPAL或者FLIM显微镜定量观测。

细胞内氧浓度监测

测定细胞内的氧浓度，采用了一种氧气敏感的荧光素来直接测定细胞内氧气浓度。可以用OPAL或者FLIM显微镜定量观测NanO2纳米颗粒试剂的荧光寿命。

概述：O2监测和O2成像

 配套试剂：
